TBC/ TB 工业级圆瓶直喷机,适于圆锥/ 圆柱体的360°无缝喷印

创新型圆瓶/ 圆杯数码打印生产方法和喷墨打印技术

TBC/ TB 是专为圆瓶直喷而设计的工业级彩色 UV-LED 喷墨打印机,适用于杯子、 圆瓶、铁罐、 铝罐等物体的打印。 采用环保 UV-LED 固化技术, TBC/ TB 可直接打印于金属、 玻璃、 纸、 木质、 塑料等多种材料。

TBC/ TB 打印机工作流程简洁、 易于操作, 显著地提高了在短版印刷、 定制化印刷、 个性化印刷以及包装打样应用领域的打印效率,助您在竞争激烈的打印市场中不断遇见新的应用机会,挖掘出新的盈利渠道。

  • TBC/ TBTBC/ TB
  • TBC/ TBTBC/ TB
  • TBC/ TB
  • TBC/ TB

圆瓶打印的理想选择

与移印、丝印、标签印刷等传统圆瓶印刷技术相比,TBC/ TB 打印机具有无需制版、印前准备简单、交货周期短以及可定制化打印等突出优点。

与数码化的热转印技术相比,TBC/ TB 打印机具有流程更简化、操作更简便、成本更低廉的优势。

而这些印刷技术难以实现的平滑渐变和生动图像,正是TBC/ TB 喷墨打印机的专长。

先进技术呈现优秀的打印质量和效率

针对圆锥/ 圆柱体喷墨打印的特殊性而特别研发的“旋转打印 Pass 技术(RPPM)”和“喷头渐进排列技术”,令TBC/ TB 打印机同时拥有令人赞叹的打印速度和打印质量。

特别针对圆锥体打印研发的“墨点补偿算法”图像处理技术,确保整幅图案在圆锥体不同的粗细部位呈现一致的图像密度且不产生形变。

将同一文字、图形或图像等内容打印至不同直径的圆柱体时,“墨点平衡转换算法”确保打印内容的分辨率一致,呈现相同的视觉效果。尤其适用于打印不同尺寸、同一款式、同一花色的套装圆瓶/ 杯子等。

采用特殊软件算法并结合实时监控和反馈,有效杜绝360度全周打印圆锥/ 圆柱体会出现的图像起止边缘重叠或未衔接而漏底的现象。


灵活的颜色配置满足多样化应用需求

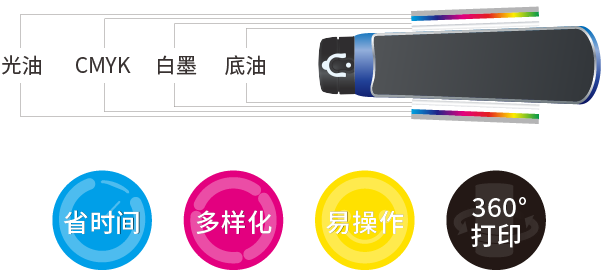

TBC/ TB 打印机支持打印白墨、光油、底油和特种功能墨水,满足多样化应用需求。光油打印实现多种表面装饰,呈现引人瞩目的触觉及视觉效果。底油打印强化底材的墨水附着力。

白墨循环系统保证白墨充分溶合,确保白墨的遮盖及显色效果。结合卓越的色彩管理技术,TBC/ TB 打印机擅长在彩色或黑色的圆瓶上喷印耐磨、鲜艳且逼真的色彩,包括 Logo 色和企业识别色。

可变数据打印打造高附加值应用

TBC/ TB 打印机支持打印多种类型的彩色可变数据,包括文本、数字、时间、序列号、二维码等,为您打造高附加值应用,助您在个性化定制包装、促销品和产品装饰打印市场赢得更多商机。

ColorPRINT Bottle RIP 软件

  • 友好的主界面设计,包含直观的 2D/ 3D 预视功能
  • 作业的基本参数可在同一界面设置
  • ICC 色彩管理
  • 对象模板方便快速设定打印区域
  • 自动白墨收缩功能

打印机控制软件(PCS)

  • 交互控制打印机、监测打印机状态、设置打印选项
  • 发送作业控制命令,如打印、终止、暂停、恢复或重置
  • 环形打印喷头校准;水平校准
  • Z 轴高度控制
  • 白墨循环控制

角度可调的治具接口装置

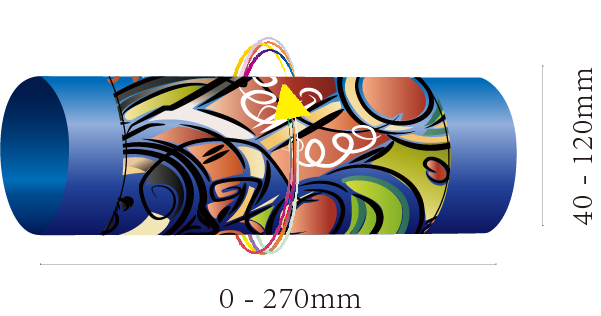

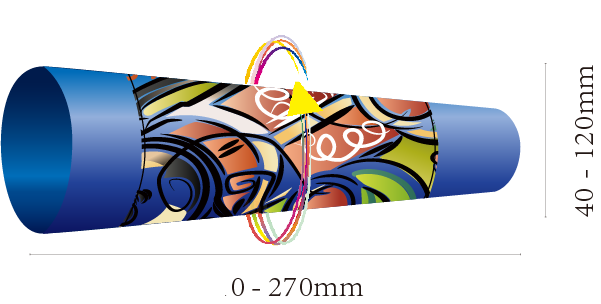

  • TBC/ TB 支持的最大打印长度为220mm;支持的打印物体直径为 40-120mm,长度为 0-270mm。
  • TBC/ TB 配备标准的治具接口,用户可根据待打印物体的形状、尺寸、结构等配置相应的治具,安装于接口,从而紧紧地固定待打印物体,确保打印过程中高速平稳旋转,同时,实现方便快捷的上、下料及迅速准确的定位。
  • 搭配角度调节装置,无论是时尚的圆锥体开口杯,还是简洁的圆柱体保温杯;无论是带螺纹卡口的,还是不带螺纹卡口的锥/ 柱体圆瓶,TBC/ TB 都能为您呈现高质量的彩色打印成品。
TBC TBC/ TB


技术特点

自动喷头保护系统实时监控喷头是否会被剐蹭或暴露于UV光而堵塞, 紧急情况下及时停止打印小车的运动,有效保障喷头的安全。

定位传感器可准确指示打印对象的位置,便于快速判断打印区域,实现高效、精准的打印。

基于一体化的设计理念,小巧、简洁的喷头维护系统无需手动操作,可快速实现自动压墨、 刮墨和保湿功能。

配备液位传感器的自动供墨系统可监测、 控制主/ 副 墨罐墨水液位。当供墨不足或溢墨时,报警器就会被自动触发。

打印系统
DOD压电式灰度喷头
自动电压及温度控制
UV-LED固化系统
供墨系统
UV可固化墨水
CMYK、白墨、光油和底油
每色1L主墨罐
自动供墨系统;智能负压控制系统
介质类型
支持白/ 黑/ 彩色锥/ 柱体圆瓶/ 杯
适于金属、纸质、塑料、木制和玻璃等材料
喷头自动维护模块
喷头自动维护模块,可实现自动压墨、刮墨和保湿
支持的文件格式
主流桌面设计文件格式,包括JPEG、TIFF、PDF、EPS 和DCS等等
接口类型
千兆以太网接口
RIP及用户界面
ColorPRINT Bottle RIP软件
彩色LCD控制面板
打印机控制软件(PCS)
操作环境
温度:16 - 28°C(61 - 82°F)
相对湿度:40 - 70%(推荐)
海拔:1000m 以下
电源:单相 220V±10%(50/ 60Hz,AC),3A,660W
打印机型号 TBC TB
打印对象 形状 圆锥/ 圆柱体 圆柱体
尺寸 长度:110-270mm
上底直径:40-120mm
下底直径:40-120mm
长度 :110-270mm
直径:40-120mm
物体旋转角度 360°
打印尺寸 送料方向 (R轴):整个物体表面
喷头运动方向 (Y轴) ≤ 220mm
机器尺寸(W×D×H) 1373mm × 670mm × 1654mm
* 用户可自行配置固定装置,支持300mm以下长度的打印物体。
圆瓶直径 图像尺寸 打印分辨率 打印颜色 打印效率
生产模式 质量模式
70mm 60mm × 219.8mm 600 × 900dpi CMYK 16秒 23秒
CMYK + W 20秒 28秒
CMYK + W + V 26秒 39秒
100mm × 219.8mm 600 × 900dpi CMYK 22秒 34秒
CMYK + W 28秒 41秒
CMYK + W + V 37秒 58秒
